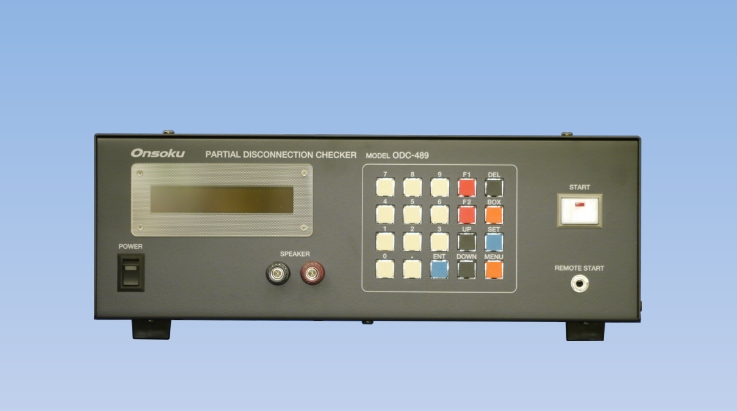

ODC-489 半導通チェッカー 概要 スピーカの半導通状態(半断線状態)をチェックする機器です ボイスコイル内のワイヤー折れ曲がりやよじれによる半断線状態や、ターミナル部の半田付け不良やからげ不良を検出します はじめに、微小電流にて直流抵抗測定、次にパルス信号により負荷動作状態における負荷電流測定、もう一度、微小電流にて直流抵抗測定を行い、良品と比較し判定します 良品との判定基準は、良品との値差が設定値を超えたとき、不良(半導通・半断線)と判定します 特許第5756437号 (登録日 平成27年6月5日)
