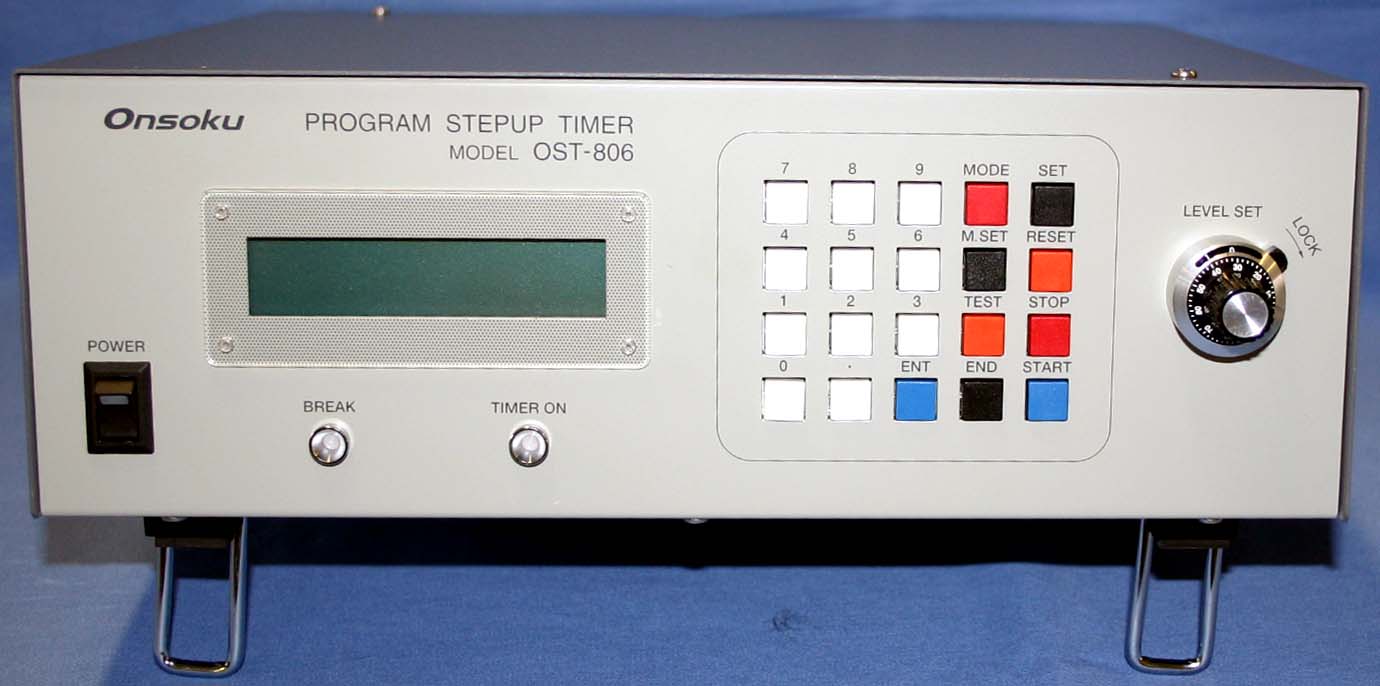

OST-806 プログラムステップアップタイマー

OST-806

製品概要

スピーカーユニットの耐入力を試験する装置です。

(試験の目的)
・一定の入力を設定した時間加えて、その後のスピーカーの状態を知ること
・一定時間ごとに入力を増加し、スピーカーの破壊限度を知ること

(動作)
以下の動作から選択できます。
・ワンタイムモード(一度だけステップアップを行います)
・繰り返しモード(ステップアップ動作を繰り返します)
・最大レベル保持モード(ステップアップして、最大レベルで信号を保持します)
・最小レベル保持モード(ステップアップして、最小レベルで信号を保持します)
・固定モード(一定の信号電圧を保持します)

信号源とパワーアンプは含みません(お客様にてご用意ください)。

スペック

タイマー時間:9999時間59分59秒
ステップ時間設定:99時間59分59秒
ステップレベル設定:
A- JIS C 5063 E24 標準数列ステップアップ
(1.0, 1.1, 1.2, 1.3, 1.5, 1.6, 1.8, 2.0, 2.2, 2.4, 2.7, 3.0, 3.3, 3.6, 3.9, 4.3, 4.7, 5.1, 5.6, 6.2, 6.8, 7.5, 8.2, 9.1, 10.0)
B-電圧一定型ステップアップ
(1.0, 1.5, 2.0, 2.5, 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 7.0, 7.5, 8.0, 8.5, 9.0, 9.5, 10.0, 10.5, 11.0, 11.5, 12.0, 12.5, 13.0, 13.5, 14.0, 14.5, 15.0)
C-電力一定ステップアップ
(1.00, 1.22, 1.41, 1.58, 1.73, 1.87, 2.00, 2.12, 2.24, 2.35, 2.50, 2.55, 2.65, 2.74, 2.83, 2.92, 3.00, 3.08, 3.16, 3.24, 3.32, 3.39, 3.46, 3.54, 3.61, 3.67, 3.74, 3.81, 3.87)
D-デシベル一定ステップアップ
(1.00, 1.12, 1.26, 1.41, 1.58, 1.78, 2.00, 2.24, 2.51, 2.82, 3.16, 3.55, 3.98, 4.47, 5.01, 5.62, 6.31, 7.08, 7.94, 8.91, 10.00, 11.22, 12.56, 14.12)
上記4種類の他に、ユーザー設定を4パターン記憶できます。
最大ステップ範囲:電圧比15倍
最大入力電圧:2Vrms
断線検出上下限電流アロワンス設定範囲:0.01~20.00A 0.01Aステップ
